CMS-ONE TES001V系列
IEPE单轴加速度传感器
CMS-One TES001V系列IEPE单轴加速度传感器,用于对各种旋转机械或往复运动设备进行振动监测,例如风机、风扇、泵、电机、汽轮机、压缩机等的主轴轴承、齿轮箱进行在线监 测、运行维护、过程监测与保护。

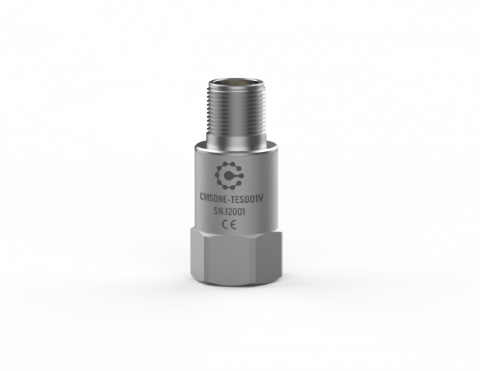

产品图2-13
内置IEPE电路
隔离浮置
抗干扰能力强
-50~150℃工作温度
频率响应范围10000Hz
动态特性优良
防水、防尘、防油污
进口MEMS芯片
产品参数
主型号
  • TES001V
测量范围(峰值)
  • 50g /100g /200g / 500g
灵敏度(25℃)
  • 100mV/g / 50mV/g / 25mV/g / 10mV/g
频率响应(±10%)
  • 10000Hz
频率响应(±3dB)
  • 14000Hz
共振频率
  • 21000Hz
横向灵敏度比
  • 1%
激励电压
  • 18~28VDC(恒流源)
恒流源激励
  • 2~10mA
偏置电压
  • 10~12VDC
输出阻抗
  • <100Ω
安装对地绝缘
  • 100MΩ
工作温度
  • -50~150℃
冲击极限(峰值)
  • 5000g
输出方式
  • MIL-C-5015两芯
安装方式
  • 螺丝(英制1/4-28)
敏感元件
  • MEMS
安装螺栓
  • 英制1/4-28
连接线缆
  • 3M或5M
外形尺寸
  • 24.5mm×52.5mm
重量
  • 95g±5g
外壳材料
  • 316不锈钢
*以上介绍所引用数据和产品表现为产品在特定设备特定实验环境下的表现,基于现场实际环境或设备的不同可能会有所差异,提及的技术对比均为科学原理解释,不涉及其他目的。
同一型号的产品可能有多个版本,以上页面中的产品图片、APP/软件界面仅作示意,实物产品(包括但不限于外观、颜色)和APP/软件界面(包括但不限于UI、配图)可能略有差异,请以实物为准。
由于产品版本、批次、生产供应因素的实时变化,为尽可能提供准确的产品信息、功能参数、外观细节,昇阳科技可能实时调整以上页面中的文案表述和图片效果等内容,以求与实际产品一致。如有调整恕不另行通知。
受测量环境、测量方式等因素影响,产品尺寸、参数等信息可能存在一定的科学误差。
