DCDS
动力传动故障模拟实验台

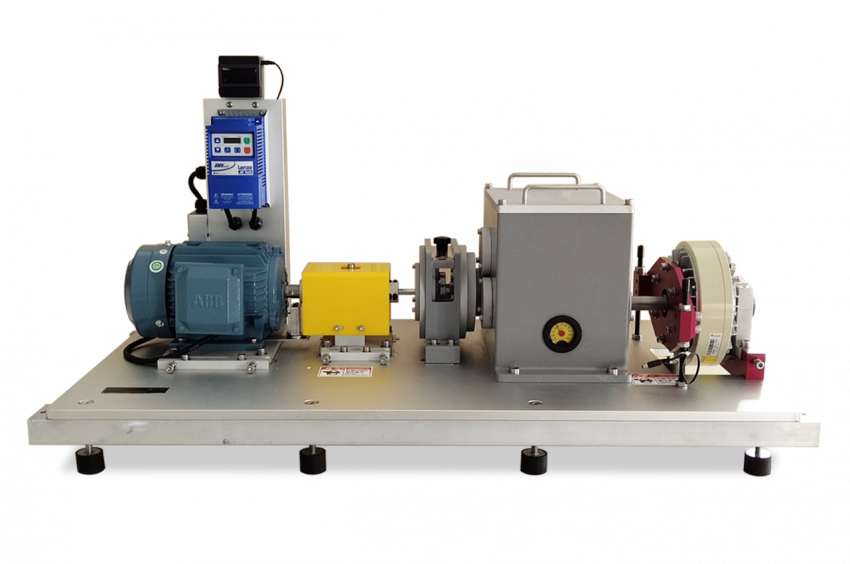

动力传动故障模拟实验台（DCDS）由一个2级行星齿轮箱、一个2级平行轴齿轮箱、一个轴承径向负载装 置和一个可编程控制的磁粉制动器组成。该实验台包含了齿轮传动全部所需配置，适用于基于诊断技术、 润滑条件、磨损颗粒分析的齿轮箱动力学和噪声特性、健康监测和振动特性的研究。该实验台全部模块化 设计，性能稳定，可承受猛烈的载荷冲击，便于齿轮的更换、安装以及监测装置的安装。
01
二级行星齿轮箱
可实现行星齿轮箱内部轴承、齿轮的故障模拟实验，可设 置为一级传动，模块化设计，易拆装，数据一致性高；预留传感器安装孔。
02
二级平行轴齿轮箱
可实现平行轴齿轮箱内部轴承、齿轮的故障模拟实验，可 设置为一级传动，可更换为斜齿轮、油脂润滑轴承，模块 化设计，易拆装，数据一致性高；预留传感器安装孔。
03
电机故障模拟套件
三相异步电机，手动控制或PC软件控制，能够实现波形 运行，具有7种故障电机模拟：轴承故障、轴弯曲、不对中、不平衡、绕组故障、断条故障、电压不平衡，电机具有自对中设计，方便拆装，预留电流测量位置。
独特设计齿轮箱，所有部件方便拆装及更换，重复实验数据一致，支持订制化配件！
配置参数
3 马力的变频交流驱动器，具有多功能控制面板，220V，50/60Hz供电； |
3 马力的3 相异步电动机，具有自对中装置，易于拆装及更换； |
标配电机输出端转速计，具有实时转速显示及TTL输出接口； |
两级平行轴齿轮箱：由三根平行轴、两对啮合齿轮、6个滚动轴承组成，可根据需要由两级设置成1级平行轴齿轮箱，齿轮、轴承均方便拆卸、更换； |
2 级行星齿轮箱：行星轮组由4个行星轮组成，同时可根据需求设置成1级行星齿轮箱或直接跳过行星齿轮箱连接到平行齿轮箱，齿轮、轴承均方便拆卸、更换，且不影响实验台稳定性； |
提供齿轮箱负载的磁力制动器，负载范围：0.5—14.5kg，由电流电压控制； |
电机、基座、齿轮箱端盖等位置预留传感器安装孔，可直接测量对应位置齿轮及轴承振动数据 。 |
齿轮箱油标，可直观显示油温及油量； |
实验台装有隔振块和基座加强板，可降低振动噪声，提高数据精度； |
尺寸：长120cm*宽60cm*高55cm |
重量：约230kg |
联系我们，详细了解产品信息及配置方案。
